Op een voertuig gemonteerde minikraan

Wat zijn de verstelbare delen van de giek van een op een voertuig gemonteerde minikraan?

1. Handmatig in drie standen verstelbare gieklengte (met pin);

2. Handmatig in drie standen verstelbare giekhoek (met pin);

3. 360 graden giekrotatie (zonder dode hoeken).

Wat zijn de afmetingen van de giekverlenging en het draagvermogen van 500 kg en 1000 kg voertuiggemonteerde minikranen?

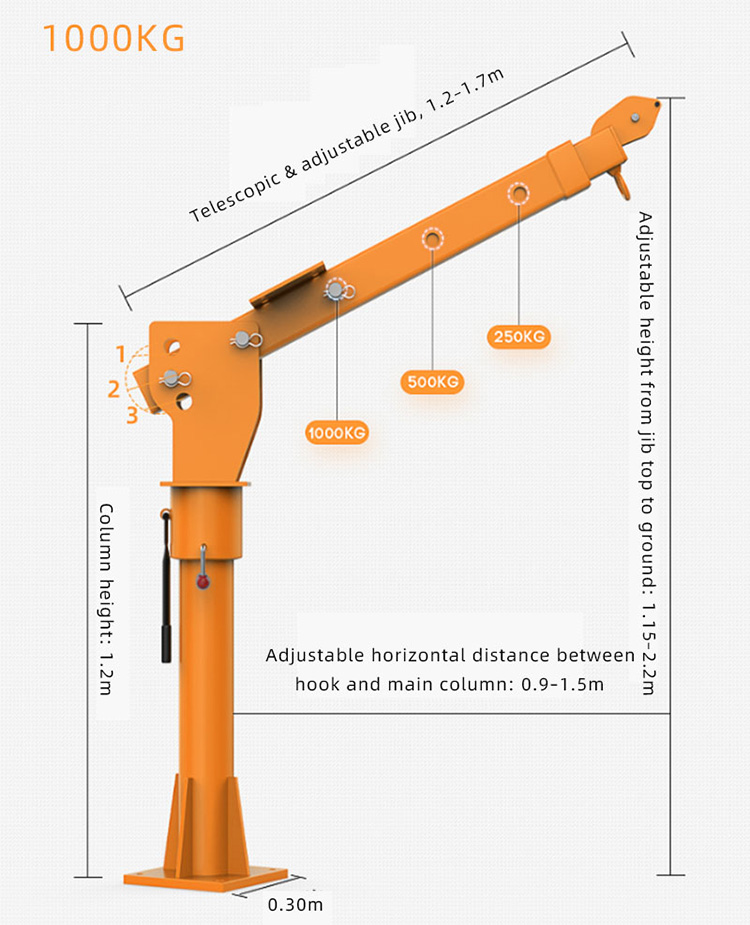

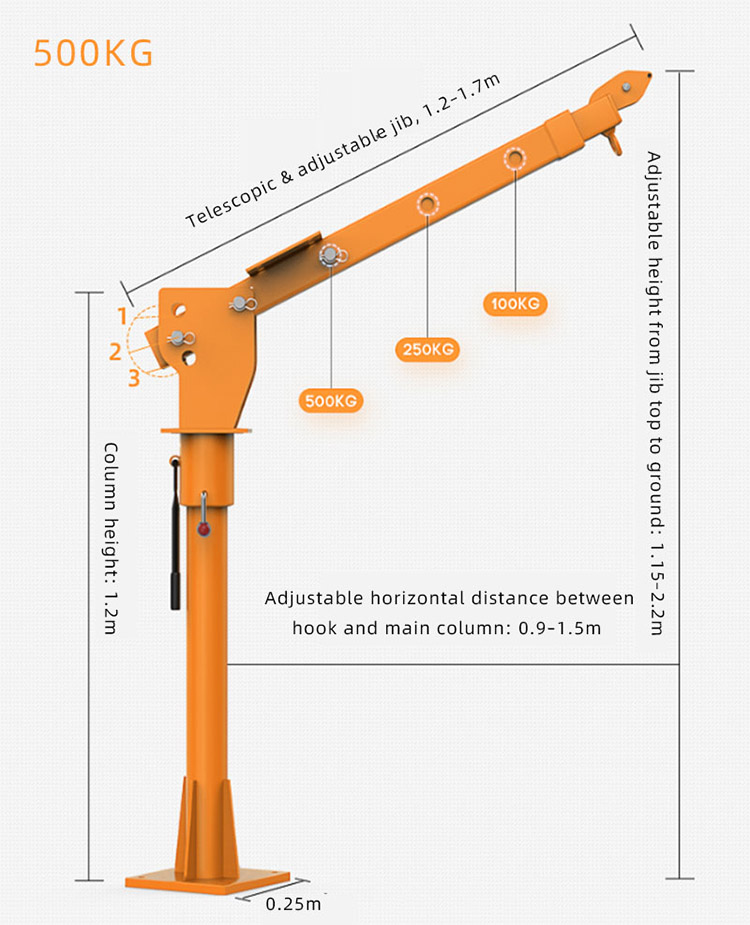

Het telescopische lengtebereik voor een giek van 500 kg is 1,2 meter (draagvermogen 100 kg), 1,4 meter (draagvermogen 250 kg) en 1,7 meter (draagvermogen 500 kg). Het telescopische lengte- en draagvermogenbereik voor een giek van 1000 kg bedraagt ​​250 kg, 1,4 meter (draagvermogen 500 kg) en 1,7 meter (draagvermogen 1000 kg).

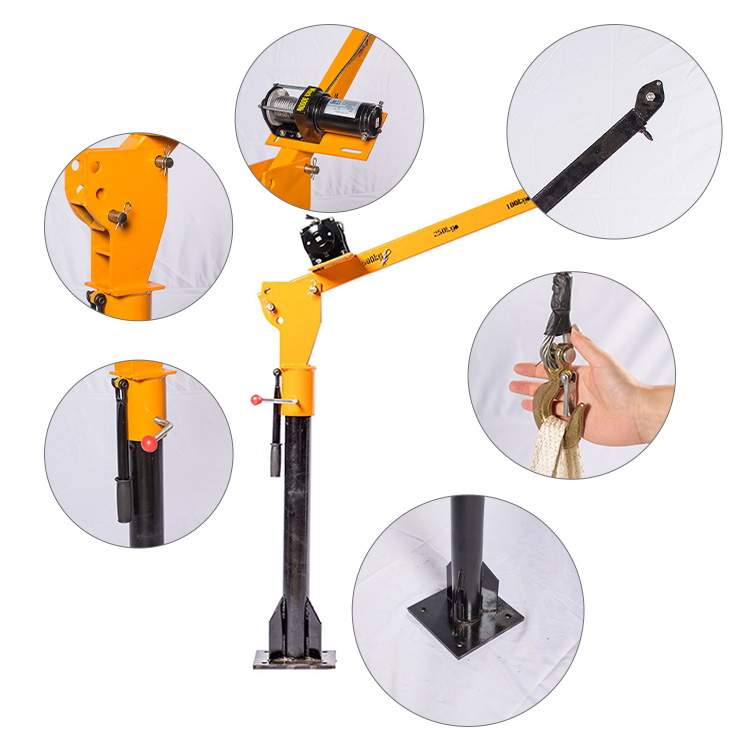

Productdetails

1. Verdikte basis:Deze op een voertuig gemonteerde minikraan is gemaakt van hoogwaardig staal en is vastgezet met viergatsschroeven voor stabiliteit en veiligheid.

2. Versterkte haak:Zeer sterke haak met vergrendelingslipjes om losraken te voorkomen. Het kan zware, stevige voorwerpen vasthouden zonder te glijden, waardoor de veiligheid wordt gegarandeerd.

3. Directionele positioneringsvergrendeling:Vergrendelt de giek om rotatie te voorkomen, waardoor de hefveiligheid wordt vergroot.

4. Giekpen:Aanpassing in drie standen om aan verschillende hoogte-eisen te voldoen, waardoor de bruikbaarheid wordt vergroot.

5. Motorbasis:Verdikte stalen plaat die aan de giek is gelast en een speciale motorbasis vormt voor een stabiele werking van de motor.

6. Katrol voorste arm:Ingebouwde lagers en touwstoppennen verbeteren de hefstabiliteit aanzienlijk.

Installatiemethode

Voorbereiding:Zorg voor zeer sterke bouten, ringen en sleutels. Controleer de sterkte van het frame van de op een voertuig gemonteerde minikraan en kies een installatiepositie dicht bij het zwaartepunt van het voertuig.

De basis bevestigen:Voeg een verdikte stalen plaat toe aan het frame. Lijn de kraanbasis uit met de stalen plaat en het frame, boor gaten en draai vast met bouten. Voor versterking kan volledig lassen worden gebruikt.

Het hoofdgedeelte monteren:Installeer het druklager in de kolom en bevestig vervolgens de kolom aan de basis. Monteer de tuimelaar en de telescopische arm achtereenvolgens in de kolom en zet ze vast met schroeven.

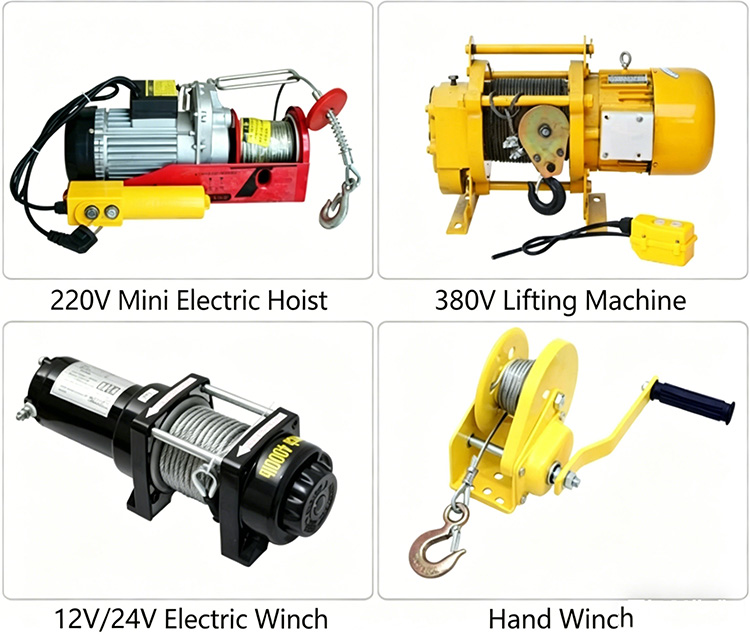

Het systeem aansluiten:Installeer de elektrische/hydraulische pomp, sluit de olieleidingen en de kabelboom aan, bevestig de elektrische lier en voer de staalkabel door de giekpoelie.

Testen en acceptatie:Test de hef-, rotatie- en begrenzingsfuncties. Controleer het aanhaalmoment van de bout en de afdichting van de pijpleiding om er zeker van te zijn dat er geen losraken of lekkage is.

De op een voertuig gemonteerde minikraan heeft een eenvoudige en compacte algehele structuur, met een draagvermogen van 500 kg en 1000 kg.Hebei Shengyu Hijsmachines Manufacturing Co., Ltdondersteunt op maat gemaakte modellen van 1,5 ton en 2 ton. Voor vragen kunt u onze hotline bellen op 15133220087 (hetzelfde nummer voor WeChat) of e-mailenkate@syhoist.com. Welkom om ons te contacteren!
