CD1 elektrische takel

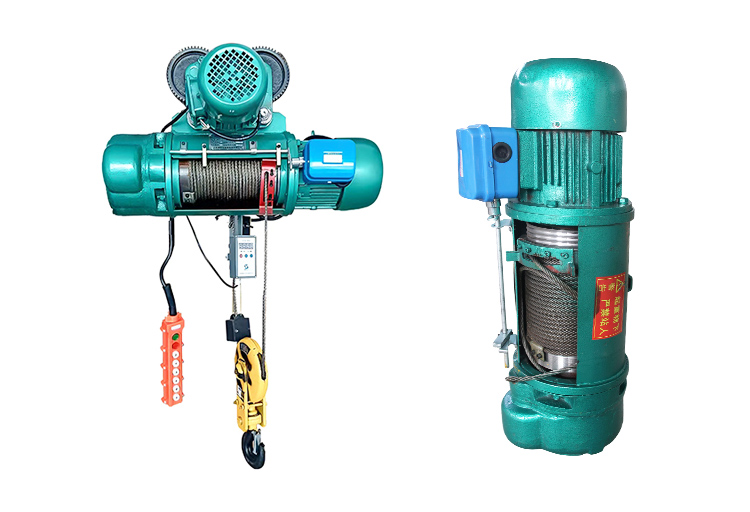

De elektrische takel CD1 is een standaard elektrische takel met staalkabel, voornamelijk aangedreven door een driefasige conische rotorremmotor. Via een tandwieloverbrenging brengt de takel kracht over via een trommel en staalkabel, waardoor verticale hijsen van zware voorwerpen mogelijk wordt. Als alternatief kan hij worden uitgerust met een trolley voor horizontale verplaatsing langs een I-balkrail, waardoor het een lichtgewicht hefapparaat met één snelheid wordt. Deze takel heeft een compacte structuur, automatische uitschakelvergrendeling voor veilige bediening, en is verkrijgbaar in capaciteiten van 1T, 2T, 3T, 5T, 10T en 20T. Hefhoogtes zijn verkrijgbaar in 3 m, 6 m, 9 m, 12 m, 18 m en meer.

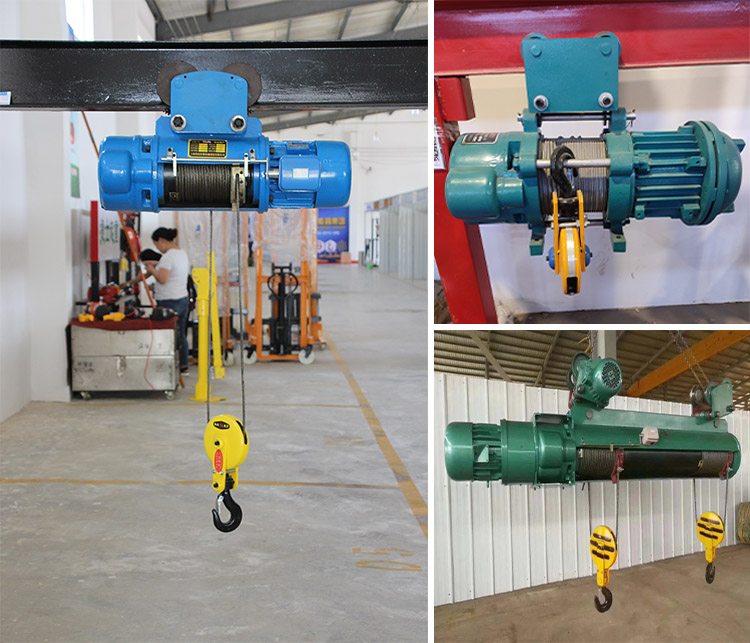

De belangrijkste kenmerken van de elektrische takel CD1 zijn de redelijke structuur, het kleine formaat, het lichte gewicht en de eenvoudige bediening. Het kan in een vaste positie worden geïnstalleerd of op een trolley worden gemonteerd voor gebruik met constructies met enkele balk, brug, portaal of I-balk. De standaard hijssnelheid van deze takel is 8m/min, maar maatwerk is ook mogelijk. Meestal gebruikt bij 380V 50HZ of 220V 60 HZ spanning. Het is een arbeidersklasse van M3 en wordt doorgaans gebruikt in omgevingen van -20℃ tot +40℃, met een vochtigheidsgraad ≤85% en een hoogte ≤1000m. Voor gebruik in brandbare, explosieve of corrosieve omgevingen is een op maat gemaakte explosieveilige versie vereist.
Voordelen
1. De elektrische takel CD1 werkt in een enkele snelheidsmodus. Eenvoudige structuur, weinig storingen, eenvoudig onderhoud, geschikt voor routinematig hijsen.
2. Selecteerbare tonnage en hefhoogte, aanpasbaar, soepele bediening, slagvast en lange levensduur.
3. Zelfsluitend bij uitschakelen voor verbeterde veiligheid en betrouwbaarheid.
4. Grote veelzijdigheid: kan worden gebruikt voor persoonlijke doeleinden of met I-balken voor trolleys, wat een flexibele installatie mogelijk maakt.
5. Eenvoudig onderhoud: alle componenten zijn uitwisselbaar en eenvoudig te vervangen.
Productparameters
|
Model |
Nominaal vermogen (T) |
Standaard hefhoogte (m) |
Hefsnelheid (m/min) |
Draadkabelspecificatie |
|
CD1-0,5 |
0.5 |
6 |
8 |
6x19-3,6 |
|
CD1-1 |
1 |
6 |
8 |
6x37-4,8 |
|
CD1-2 |
2 |
6 |
8 |
6x37-7,4 |
|
CD1-3 |
3 |
6 |
8 |
6x37-11 |
|
CD1-5 |
5 |
9 |
8 |
6x37-13 |
|
CD1-10 |
10 | 9 | 7 |
6x37-15 |
|
CD1-16/20 |
16/20 |
12/18 |
7 |
Aangepast |
Installatie- en gebruiksinstructies
1. Zorgvuldige inspectie vóór installatie:
De elektrische takel CD1 en de accessoires moeten compleet en in goede staat zijn. De I-balk moet waterpas zijn.
De afstand tussen de wielflens en de rail moet 3-5 mm zijn.
De voeding moet driefasig 380V zijn.
2. Installatiestappen (als voorbeeld nemen we een takel van het trolleytype): Verwijder een van de loopwielen, plaats de takel in de juiste positie op de rail en draai de wielbouten opnieuw vast. Stel de wielflensopening af op 3-5 mm. Zorg ervoor dat de bovengrensafstand ≥50 mm vanaf de spoel bedraagt, en laat ≥2 windingen veiligheidskabel op de ondergrens. Voer na installatie 2-3 nullasttests uit.
Bediening en gebruik:
Overbelasting, schuintrekken en personeel dat onder de elektrische takel CD1 staat, is ten strengste verboden. Start en stop soepel en gelijkmatig.
Verpakking:Houten kisten of kartonnen dozen bekleed met schuim en een waterdicht membraan om vocht en schade tijdens transport te voorkomen.

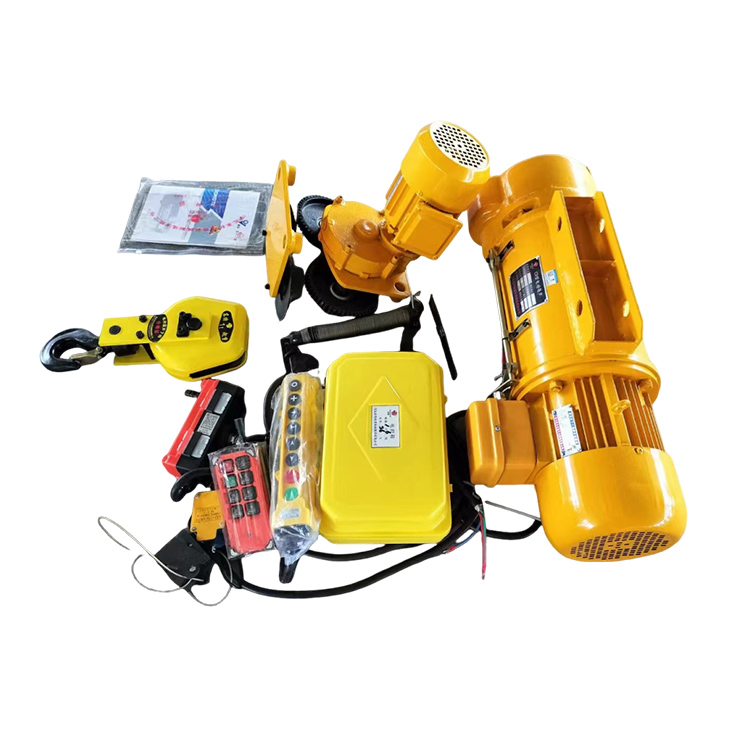

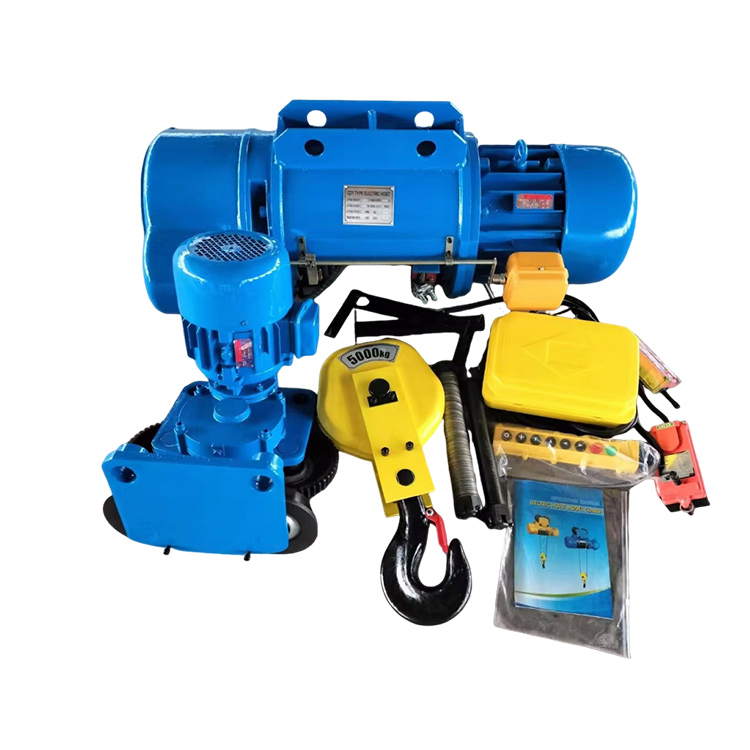

Elke takel wordt geleverd met een handleiding, conformiteitscertificaat, enz.
Aangepaste labels en logo's kunnen worden aangepast aan de behoeften van de klant.
